EMC試験対応 カメラモニタシステム

HDカメラ / HD-IPカメラのラインナップ

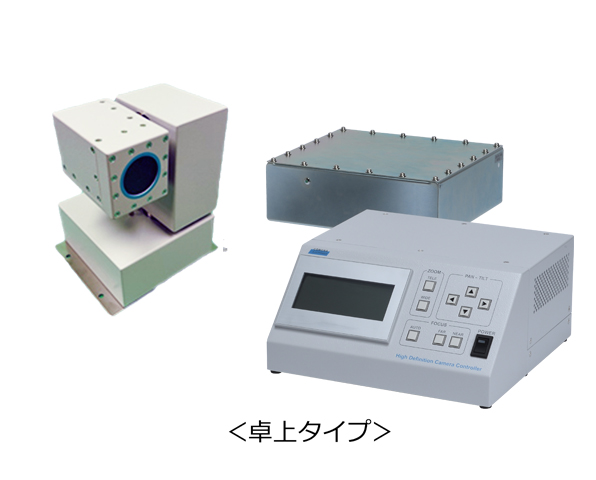

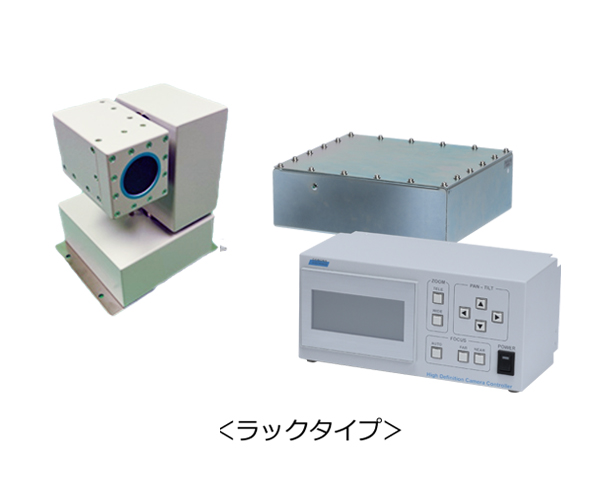

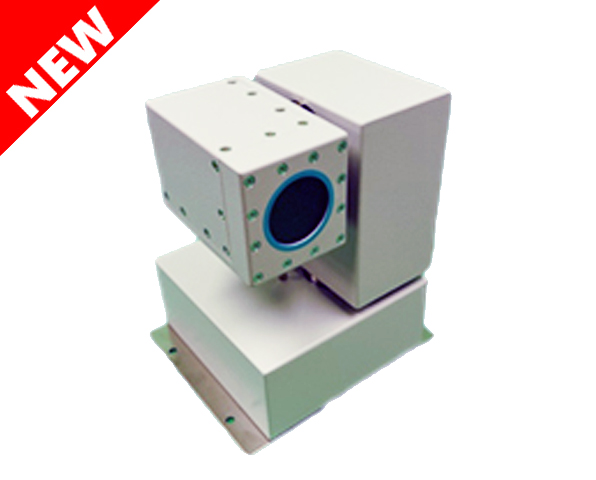

Full HDシールドカメラシステム CH1530-OE200

EMS試験において試験体の誤動作を確認する場合、従来のNTSCカメラでは精細度が低く 事象を確認出来ない状況が発生いたしますが、このような問題の解決と時代のニーズに  こたえるべく監視カメラがCH1530-OE200です。
Full HDによる高精細な画像の出力が可能で、EMI試験用カメラとして要求される暗ノイズの発生はフロアノイズ以下でパン・チルト有無の2種類をご用意。                     EMS試験においては18GHz 200V/mの強電界下での使用にも映像のみだれ、誤動作をしません。

カメラ筐体は、弊社NTSCカメラと同型を使用しておりコンパクトかつ軽量となって   おります。
CH1530-OE200はEMC試験において従来のNTSCカメラでは実現出来なかった高精細な  映像を提供いたします。



型 式 CH1530-OE200
放射ノイズ試験 測定限界以下(CISPR25 Class 5以下):10kHz~18GHz
放射電界イミュニティ試験 200V/m 以上:10kHz~18GHz
撮影素子 CMOSイメージセンサ
解像度 高感度カラーフルハイビジョン1920×1080/60P
フォーカス制御 オート・マニュアル
ズーム機能 光学30倍 + デジタル12倍
信号方式 光伝送
寸法 180W × 193H ×110D(㎜)
電源 カメラ:DC12V(N型) カメラ電源:AC100~230V(※出荷時調整)



Full HDシールドカメラシステム CH1530-OE200B(パン・チルトなしタイプ)

EMS試験において試験体の誤動作を確認する場合、従来のNTSCカメラでは精細度が低く 事象を確認出来ない状況が発生いたしますが、このような問題の解決と時代のニーズに  こたえるべく監視カメラがCH1530-OE200Bです。
Full HDによる高精細な画像の出力が可能で、EMI試験用カメラとして要求される暗ノイズの発生はフロアノイズ以下でEMS試験においては18GHz 200V/mの強電界下での使用 にも映像のみだれ、誤動作をしません。
CH1530-OE200BはEMC試験において従来のNTSCカメラでは実現出来なかった高精細な 映像を提供いたします。

筐体はカメラのみをシールドボックスにセットした小型サイズでテムセルの内部でも使用 可能です。
また、オプションでカメラに光伝送方式のマイクユニットの装着が可能で、映像と音声に よる監視が可能となりました。



型 式 CH1530-OE200B
放射ノイズ試験 測定限界以下(CISPR25 Class 5以下):10kHz~18GHz
放射電界イミュニティ試験 200V/m 以上:10kHz~18GHz
撮影素子 CMOSイメージセンサ
解像度 高感度カラーフルハイビジョン1920×1080/60P
フォーカス制御 オート・マニュアル
ズーム機能 光学30倍+ジタル12倍
信号方式 光伝送
寸法 86W × 76H ×180D(㎜)
電源 カメラ:DC12V(N型) カメラ電源:AC100~230V(※出荷時調整)

Full HD 強電界シールドカメラシステム CH1530-OE600

Full HDシールドカメラの強電界(600V/m)放射イミュニティ試験対応型

型 式 CH1530-OE600 ※パン・チルト 付き/なし 対応
放射ノイズ試験 測定限界以下(CISPR25 Class 5以下):10kHz~18GHz
放射電界イミュニティ試験 600V/m 以上:10kHz~18GHz
撮影素子 CMOSイメージセンサ
解像度 高感度カラーフルハイビジョン1920×1080/60P
フォーカス制御 オート・マニュアル
ズーム機能 光学30倍 + デジタル12倍
信号方式 光伝送
寸法 180W×193H×110D(㎜) 又は 87W×77H×330D(㎜)
電源 カメラ:DC12V(N型)  カメラ電源:AC100~230V(※出荷時調整)

Full HDシールドカメラモニタシステムCH1530-OE200の性能を踏襲し強電界600v/mのイミュニティ試験に対応したカメラです。
自動車・自動車電装品MIL規格などの複雑化した電磁環境下へのニーズにお応えするため開発いたしました。
CH1530-OE200同様、セルフ発生ノイズは 測定限界以下(CISPR25 Class5以下)10kHz~18GHzと安心してお使いいただける設計と              なっております。

Full HD IPシールドカメラシステム CH1330IP-OE200

Full HDによる高精細な画像の出力が可能で、EMI試験用カメラとして要求される暗ノイズの発生はフロアノイズ以下でパン・チルト有無の2種類をご用意。EMS試験においては     18GHz200V/mの強電界下での 使用にも映像のみだれなど誤動作をしません。
CH1330IP-OE200はEMC試験において従来のNTSCカメラでは実現出来なかった高精細な 映像を提供いたします。
各カメラにIPアドレスを設けLAN上でカメラ画像の確認が可能の他、計測ソフトと連動した録画機能、またオプションでカメラに装着した光伝送方式マイクユニットと組み合わせる ことにより映像と音声による監視などアイディア次第で拡張性のある高性能カメラです。



型 式 CH1330IP-OE200
放射ノイズ試験 測定限界以下(CISPR25 Class 5以下):10kHz~18GHz
放射電界イミュニティ試験 200V/m 以上:10kHz~18GHz
撮影素子 CMOSイメージセンサ
解像度 高感度カラーフルハイビジョン1920×1080(px)
フォーカス制御 オート・マニュアル
ズーム機能 光学30倍 + PCによるデジタル拡大
信号方式 イーサネット(1000Base-T) → 光変換
寸法 212.4W × 188.2H × 150D(㎜)
電源 カメラ:DC12V(N型)  カメラ電源:AC100~230V(※出荷時調整)
